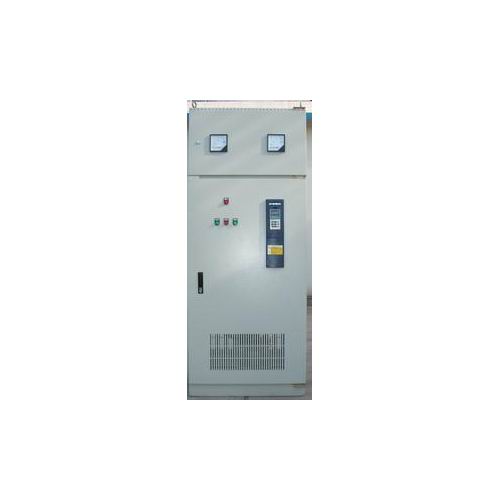

矿井提升机变频节能改造
* 产品简介:
提升机一般都是大功率电机驱动,由于启动力矩大,经常导致机械、电器的损坏,采用变频改造后的提升局具有以下特点:软启动、调速节电、功率因数高、降低轴承等部件的机械故障、降低变压器及主控制回路电气设备的设计容量。
* 资料下载:
暂无资料 暂无资料
暂无资料 暂无资料

一、概况

     矿井提升机是煤矿,有色金属矿生产过程中的重要设备。提升机的安全、可靠运行,

直接关系到企业的生产状况和经济效益。山西某煤矿井下采煤,采好的煤通过斜井用提

升机将煤车拖到地面上来。这种拖动系统要求电机频繁的正、反转起动,减速制动,而

且电机的转速一定规律变化。斜井提升机的机械结构示意如下图所示。斜井提升机的动

力由绕线式电机提供,采用转子串电阻调速。

  目前,大多数中、小型矿井采用斜井绞车提升,传统斜井提升机普遍 采用交流绕线式

电机串电阻调速系统,电阻的投切用继电器—交流接触器控制。这种控制系统由于调速

过程中交流接触器动作频繁,设备运行的时间较长,交流接触 器主触头易氧化,引发

设备故障。另外,提升机在减速和爬行阶段的速度控制性能较差,经常会造成停车位置

不准确。提升机频繁的起动﹑调速和制动,在转子外电 路所串电阻的上产生相当大的

功耗。这种交流绕线式电机串电阻调速系统属于有级调速,调速的平滑性差;低速时机

械特性较软,静差率较大;电阻上消耗的转差功 率大,节能较差;起动过程和调速

换挡过程中电流冲击大;中高速运行震动大,安全性较差。

二、改造方案

     为克服传统交流绕线式电机串电阻调速系统的缺点,采用变频调速技术改造提升机

,可以实现全频率(0~50Hz)范围内的恒转矩控制。对再生能量的处理,可采用价格

低廉的能耗制动方案或节能更加显著的回馈制动方案。为安全性考虑,液压机械制动需

要保留,并在设计过程中对液压机械制动和变频器的制动加以整合。

  现场使用的是绕线式电动机,在用变频器驱动时需将转子三根引出线短接。

三、方案实施

     斜井提升负载是典型的摩檫性负载,即恒转矩特性负载。重车上行时,电机的电磁转

矩必须克服负载阻转矩,起动时还要克服一定的静摩檫力矩,电机处于电动工作状态,且

工作于第一象限。在重车减速时,虽然重车在斜井面上有一向下的分力,但重车的减速时

间较短,电机仍会处于再生状态,工作于第二象限。当另一列重车 上行时,电机处于反向

电动状态,工作在第三象限和第四象限。另外有占总运行时间10%的时候单独运送工

具或器材到井下时,电机纯粹处于第二或第四象限, 此时电机长时间处于再生发电状态,

需要进行有效的制动。因此采用能耗制动单元加能耗电阻的制动方案。

    提升机的负载特性为恒转矩位能负载,起动力矩较大,选用变频器时适当地留有余量。

因此选用伟创高性能AC60-G系列变频器。由于提升机电机绝大部分时间都处于电动状态,

仅在少数时间有再生能量产生,变频器接入一制动单元和制动电阻,就可以满足重车下

行时的再生制动,实现平稳的下行。井口还有一个液压机械制动器,类似电磁抱闸, 此

制动器用于重车静止时的制动,特别是重车停在斜井的斜坡上,必须有液压机械制动器制

动。液压机械制动器受原控制系统和变频器共同控制,机械制动是否制动受变频器频率到

达端口的控制,起动时当变频器的输出频率达到设定值,例如2Hz,变频器TA、TB、

TC端口输出信号,表示电机转矩已足够大,打开液压机械 制动器,重车可上行;减速

过程中,当变频器的频率下降到2Hz时,表示电机转矩已较小,液压机械制动器制动停车。

紧急情况时,按下紧急停车按钮,变频器自由停机,液压机械制动器马上起作用,使提升

机在尽量短的时间内停车。

    提升机传统的操作方式为,操作工人坐在煤矿井口操作台前,手握操纵杆控制电机正﹑

反转个三挡速度。为适应操作工人这种操作方式,变频器采用多段速度设置,FWD、REV

设为正反转,X1、X2、X3设为低、中、高三挡速度。变频调速原理图如下图所示。

  变频器的设置如下:

  E-01:1;E-02:0;E-13:40;E-14:40;E-18:6;

  E-23:100;E-28:2.00;E-33:2.00;F-01:5;

  F-02:6;F-03:7;F-09:10.0;F-10:30.0;

  F-12:50.0;

  其它按现场要求设置。以上设置请参见AC60系列说明书。

四、提升机工作过程

    提升机经过变频调速改造后,系统的工作过程变化不大。操纵杆控制电机正转三挡速度

和反转三段速度。不管电机正转还是反转,都是从矿井中将煤拖到地面上来,电机工作在正

转和反转电动状态,只有在满载拖车快接近井口时,需要减速并制动。

  提升机无论正转、反转其工作过程是相同的,都有起动、加速、中速运行、稳定运行、减

速、低速运行、制动停车等七个阶段。每提升一次运行的时间,与 系统的运行速度,加速

及斜井的深度有关,各段加速度的大小,根据工艺情况确定,运行的时间由操作工人根

据现场的状况自定。图中各个阶段的工作情况说明如 下:

    (1)第一阶段0~t1:串车车厢在井底工作面装满煤后,发一个联络信号给井口提升机

操作工人,操作工人在回复一个信号到井底,然后开机提升。重车从井底开始上行,空车同

时在井口车场位置开始下行。

    (2)第二阶段 t1~t2:重车起动后,加速到变频器的频率为f2速度运行,中速运行的

时间较短,只是一过渡段,加速时间内设备如果没有问题,立即再加速到正常运行速度。

    (3)第三阶段 t2~t3:再加速段。

    (4)第四阶段 t3~t4:重车以变频器频率为f3的最大速度稳定运行,一般,这段

过程最长。

    (5)第五阶段 t4~t5:操作工人看到重车快到井口时立即减速,如减速时间设置较

短时,变频器制动单元和制动电阻起作用,不致因减速过快跳闸。

    (6)第六阶段 t5~t6:重车减速到低速以变频器频率为f1速度低速爬行,便于在规

定的位置停车。

    (7)第七阶段 t6~t7:快到停车位置时,变频器立即停车,重车减速到零,操作工

人发一个联络信号到井下,整个提升过程结束。

    以上为人工操作程序,也可按操作台自动操作程序工作。

    加速和减速段的时间均在变频器上设置。

五、结语

     绕线式电机转子串电阻调速,电阻上消耗大量的转差功率,速度越低,消耗的转差功

率越大。使用变频调速,是一种不耗能的高效的调速方式。提升机绝大部分时间 都处在电

动状态,节能十分显著,经测算节能30%以上、取得了很好的经济效益。另外,提升机

变频调速后,系统运行的稳定性和安全性得到大大的提高,减少了运行故障和停工检修工

时,节省了人力和物力,提高了运煤能力,间接的经济效益也很可观。
